回流焊炉：电子制造的温度艺术与技术革命​

在智能手机主板的微米级焊点上，在航天器导航系统的精密电路中，在新能源汽车电池管理模块的密集芯片间，一种看不见的 “温度魔法” 正在悄然发生 —— 回流焊炉以精准到 ±1℃的控温能力，将直径不足 0.3 毫米的焊锡球熔化为完美焊点，为电子设备注入 “生命连接”。作为表面贴装技术（SMT）的核心设备，回流焊炉的技术演进史，正是一部电子制造业从粗放生产到精密制造的进化史诗。​

从红外辐射到智能温控：回流焊炉的技术演进​

1960 年代，当电子元件首次摆脱穿孔插装的束缚，表面贴装技术的雏形出现时，回流焊炉还只是简单的红外加热箱。这种原始设备利用红外灯管的辐射热加热电路板，虽然实现了自动化焊接，但致命缺陷在于温度分布极不均匀 —— 元器件的颜色和尺寸差异会导致吸收热量的巨大偏差，深色元件常因过热损坏，而浅色元件则可能出现虚焊。1970 年代中期，热风循环技术的引入标志着回流焊炉的第一次技术革命，通过鼓风机使热空气在炉腔内强制对流，温度均匀性提升至 ±5℃，这一突破让石英晶体、陶瓷电容等热敏元件的批量焊接成为可能。​

1990 年代无铅化浪潮推动了回流焊炉的第二次革新。传统锡铅焊料熔点仅 183℃，而无铅焊料（如 Sn-Ag-Cu 合金）熔点高达 217-221℃，且焊接窗口更窄（仅 ±10℃）。这要求设备必须具备更精准的控温能力和更快的升温速率，由此催生了红外 – 热风混合加热技术 —— 红外辐射穿透焊膏表层实现深层加热，热风循环则保证表面温度均匀，两者协同使温度控制精度达到 ±1℃，满足了无铅焊接的严苛要求。同期出现的氮气保护系统通过向炉内充入高纯度氮气（99.99% 以上），减少了高温下焊料的氧化，使焊点拉力提升 30% 以上，特别适用于手机射频模块等高频电路的焊接。​

进入 21 世纪后，微电子技术的微型化浪潮（从 0402 封装到 01005 封装，元件尺寸缩小 60%）对回流焊炉提出了前所未有的挑战。2010 年代真空回流焊技术的成熟解决了微小焊点的气孔问题，通过在焊接峰值阶段抽真空（压力低至 1mbar），可将焊点气孔率从 5% 降至 0.1% 以下，这对汽车安全气囊控制芯片等可靠性要求极高的部件至关重要。与此同时，智能化系统开始普及，现代回流焊炉已配备多通道温度传感器（每平方厘米 1 个监测点）、机器视觉检测和 AI 算法，能够实时识别桥连、虚焊等缺陷，并自动调整温度曲线参数，实现了从 “经验焊接” 到 “数据驱动焊接” 的转变。​

核心技术解析：精密制造的温度密码​

回流焊炉的核心竞争力在于对温度场的极致掌控，这需要加热系统、传送系统和控制系统的协同运作。现代回流焊炉通常分为 4-8 个温区，每个温区长度 60-150cm，可独立设定温度（室温至 300℃可调），通过传送带将 PCB 板以 0.5-2m/min 的速度输送通过各温区，完成预热、恒温、回流和冷却的完整流程。预热区（100-150℃）的关键是控制升温速率（2-3℃/s），过快会导致焊膏中的助焊剂剧烈挥发产生气泡，过慢则会使助焊剂提前失效，这需要红外加热器与热风风机的精确配合 —— 红外加热器提供基础热量，热风则通过文丘里喷嘴形成定向气流，确保 PCB 表面温度梯度不超过 1℃/cm。​

恒温区（150-180℃）的作用是激活助焊剂的活性，去除焊盘和元件引脚上的氧化层。此阶段的技术难点在于如何平衡温度均匀性与能耗，某德国品牌采用的 “蜂巢式气流分配器” 通过 128 个精密计算的出风口，使炉内不同位置的温度差异控制在 ±2℃以内，同时比传统设计节能 15%。回流区（220-260℃）是焊接质量的决定性环节，必须将温度精确控制在焊料熔点以上 20-30℃（称为 “过热温度”），既保证焊料完全熔化，又避免元件因高温受损。这里采用的 “双闭环控温系统” 通过红外测温仪（响应速度 0.1s）实时监测 PCB 表面温度，与设定曲线对比后，立即调节加热管功率（从 0 到 100% 无级变速），确保实际温度与理论曲线的偏差不超过 ±1℃。​

冷却系统的技术含量丝毫不亚于加热系统。焊接后的焊点需要以 5-10℃/s 的速度快速冷却，才能形成致密的金属间化合物（IMC）层，保证焊点强度。现代回流焊炉采用 “梯度冷却” 技术，第一段（200-150℃）用强风快速降温（风速 15m/s），第二段（150-80℃）则降低风速至 5m/s，避免元件因热应力过大而开裂。对于 BGA（球栅阵列）等底部有大量焊点的元件，还会配备底部冷却系统，通过专用风道对焊点背面进行精准降温，防止出现 “焊点浮空” 现象。​

传送系统的精密程度直接影响温度均匀性。网带传送适用于大型 PCB（500mm 以上），采用 316 不锈钢编织网（丝径 0.1mm），配合防跑偏导轨，可保证 PCB 在传送过程中的位置偏差小于 ±0.5mm；链条传送则适用于小型 PCB（100mm 以下），通过特制的钛合金爪片（耐温 300℃）轻柔夹持电路板边缘，避免了网带对 PCB 底部元件的遮挡，使温度均匀性提升 20%。高端机型还具备 “自适应速度调节” 功能，当检测到 PCB 上元件分布不均时（如一侧有大型屏蔽罩），会自动微调传送速度（±5% 范围内），确保热分布符合预期。​

分类与场景：技术适配的精准选择​

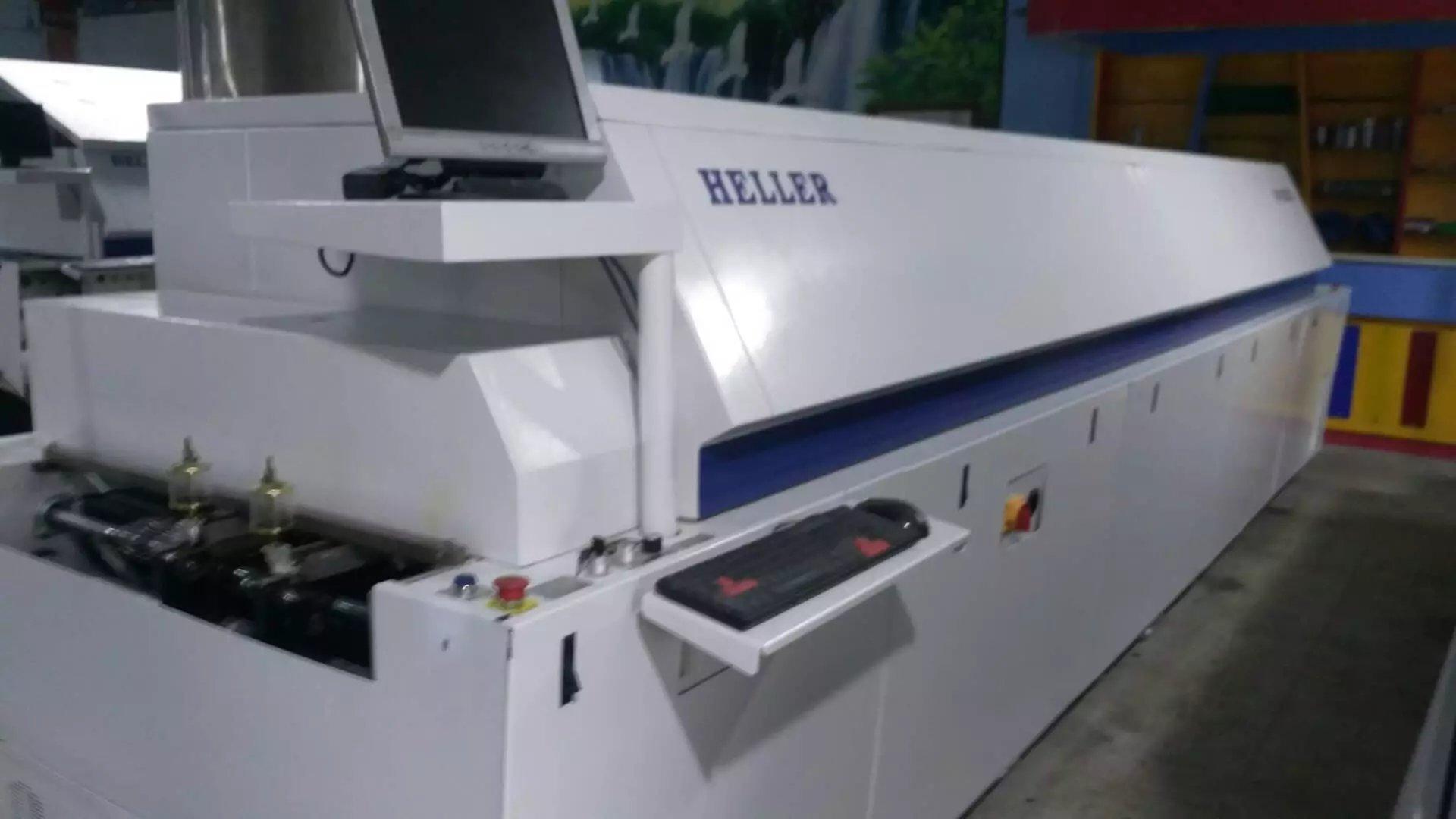

不同电子制造场景对回流焊炉的技术要求差异显著，形成了各具特色的设备类型。热风回流焊炉作为当前应用最广泛的机型（占市场份额 75%），凭借其卓越的温度均匀性（±2℃）和适中的成本，成为消费电子量产的首选。某知名代工厂为苹果手机主板生产线配备的八温区热风炉，每小时可处理 300 块 PCB（300mm×200mm），焊点良率稳定在 99.98% 以上，其秘诀在于采用 “上下独立控温” 设计 —— 上炉腔 16 组加热模块和下炉腔 12 组加热模块可分别调节，完美解决了 PCB 正反面元件吸热差异的问题。​

真空回流焊炉是高端制造领域的 “质量标杆”，其核心优势在于消除焊点内部气孔。在航天电子制造中，卫星姿态控制芯片的焊点若存在 0.1mm 直径的气孔，就可能在太空极端环境下失效。真空回流焊炉通过四阶段压力控制（常压→100mbar→10mbar→常压），在焊料熔融时抽真空，使气泡在浮力作用下完全排出，随后恢复常压使焊料充分填充焊盘。某航天科技集团使用的真空回流炉，可将 BGA 焊点的气孔率控制在 0.05% 以下，远低于普通设备的 5%，当然其代价是单台设备价格高达 500 万元，且生产效率仅为热风炉的 1/3。​

气相回流焊炉依靠惰性液体（如全氟聚醚）的蒸汽潜热进行加热，具有无与伦比的温度一致性（±0.5℃），特别适合微波组件等对温度敏感的精密产品。其工作原理是将 PCB 浸入沸腾的蒸汽中，蒸汽凝结时释放大量潜热（每克蒸汽释放约 160J 热量），使 PCB 快速升温至沸点（精确可控）。这种加热方式的热传递效率是热风加热的 5 倍，且完全不受元件颜色、形状影响，但高昂的介质成本（每升约 2000 元）和有限的温度调节范围（仅能达到介质沸点），使其主要应用于军工和航空航天领域，占整体市场份额不足 3%。​

红外回流焊炉虽属传统类型，但在特定场景仍不可替代。其红外辐射能穿透 PCB 基板（如 FR-4 材料）对底部焊点直接加热，特别适合 LED 模组等 “双面焊” 产品 —— 当焊接顶面元件时，红外能量可同时加热底面已焊焊点，防止其因温度过低而开裂。现代红外炉已发展出 “光谱选择加热” 技术，通过特制滤光片只允许特定波长（2-5μm）的红外光通过，该波长能被焊膏中的锡粉吸收，却很少被 PCB 基板吸收，既提高了热效率，又避免了基板过热。​

挑战与突破：技术演进的持续动力​

电子制造的微型化浪潮给回流焊炉带来了严峻挑战。01005 封装元件（0.4mm×0.2mm）的焊点尺寸仅 0.15mm，传统热风循环产生的微小温度波动（±3℃）就可能导致焊料偏析。为解决这一问题，某日本厂商开发出 “纳米级热风扰动” 技术，通过 40kHz 高频振动的压电陶瓷风嘴，产生层流状态的热风（风速稳定性 ±0.1m/s），使微小焊点的温度波动控制在 ±1℃以内，成功实现了 01005 元件的批量焊接。​

无铅焊料的高温特性对设备耐热性提出更高要求。传统炉胆在 260℃长期运行（每天 20 小时）会出现氧化变形，导致 3 个月后温度均匀性下降 50%。新型回流焊炉采用 “蜂窝状陶瓷纤维” 炉胆（耐温 400℃），配合表面纳米氧化铝涂层（抗氧化性能提升 3 倍），使炉胆寿命从 3 个月延长至 18 个月，同时保温性能提升 40%，能耗降低 25%。针对无铅焊接的高温导致元件 “爆米花效应”（塑封器件内部水汽膨胀开裂），设备厂商开发出 “阶梯式预热” 曲线，将传统的两段预热改为四段渐进式升温，使元件内部水汽缓慢释放（速率 < 0.5mg/min），开裂率从 1% 降至 0.01%。​

智能化转型正在重塑回流焊炉的技术形态。新一代设备已实现 “数字孪生” 功能 —— 通过安装在炉内的 200 个传感器（温度、风速、压力等），在虚拟空间构建设备的精确数字模型，工程师可在电脑上模拟不同参数对焊接质量的影响，而无需中断生产。某国内厂商开发的 AI 视觉检测系统，能通过安装在冷却区出口的高速相机（1000 帧 / 秒）拍摄焊点图像，利用深度学习算法（识别准确率 99.9%）实时检测桥连、虚焊等缺陷，并自动反向调整温度曲线参数，使生产线的过程能力指数（CPK）从 1.33 提升至 1.67。​

节能环保成为技术创新的重要方向。欧盟 “绿色制造” 标准要求电子设备能耗降低 40%，推动回流焊炉采用 “热泵加热” 技术 —— 通过压缩机循环利用炉内余热，使单位能耗从传统的 8kW・h/m² 降至 4.5kW・h/m²。废气处理系统也实现了突破，新型活性炭吸附 + 催化燃烧组合装置，可将焊膏挥发物（VOCs）的处理效率从 80% 提升至 99%，排放浓度低于 10mg/m³，满足最严格的环保标准。某台湾企业开发的 “快速换产” 技术，使不同产品切换时的炉温稳定时间从 30 分钟缩短至 5 分钟，减少了设备空转能耗，特别适合多品种小批量的柔性生产。​

未来趋势：智能制造的温度中枢​

回流焊炉正朝着 “全域感知” 的方向发展。下一代设备将集成更多传感器类型：激光位移传感器实时监测 PCB 翘曲度（精度 ±1μm），并自动调节加热功率补偿变形；湿度传感器追踪炉内水汽含量（控制在 50ppm 以下），防止焊料氧化；声波传感器通过分析焊料熔融时的声学特征，判断焊点形成质量。这些多维数据通过工业互联网汇聚到云端平台，形成 “数字焊接孪生体”，工程师可在虚拟环境中模拟各种参数对焊接质量的影响，实现工艺优化周期缩短 50%。​

柔性制造能力将成为核心竞争力。面对电子产品生命周期缩短（从 18 个月降至 6 个月）和定制化需求增长，未来回流焊炉需具备 “分钟级换产” 能力 —— 通过模块化炉胆设计（30 秒更换）、智能 Recipe 库（包含 10 万 + 工艺参数组合）和自动宽度调节系统（50-500mm 范围内无级调整），满足多品种小批量生产。某国内厂商展示的 “柔性焊接单元”，可在 10 分钟内完成从手机主板到汽车 ECU（电子控制单元）的生产切换，设备利用率提升至 90% 以上。​

材料创新将推动设备技术变革。正在研发的 “低温无铅焊料”（熔点 170℃）可降低焊接温度 40℃，这意味着回流焊炉可采用更节能的加热元件，并延长炉体寿命；“纳米焊膏”（锡粉直径 50nm）的熔融特性要求更精准的温度控制（±0.5℃），将推动加热系统向 “量子点红外辐射” 技术发展，通过调控纳米材料的发光波长实现定向加热。此外，石墨烯散热材料的应用，可能改变冷却系统设计，使焊点冷却速度提升至 20℃/s，进一步提高生产效率。​

在工业 4.0 的蓝图中，回流焊炉将成为电子制造智能工厂的 “温度中枢”。通过与上游的焊膏印刷机、元件贴片机和下游的 AOI 检测设备实现数据互联，形成闭环制造系统：当贴片机检测到某个元件偏移时，会立即通知回流焊炉调整对应区域的温度（±3℃），补偿偏移带来的焊接偏差；AOI 检测到的焊点缺陷数据会自动反馈给回流焊炉的 AI 系统，持续优化温度曲线。这种全流程协同将使电子制造的整体良率提升至 99.99%，产品可靠性达到新高度。​

从红外加热箱到智能温控系统，回流焊炉的百年演进史，本质上是人类对 “温度与材料相互作用” 认知不断深化的过程。在摩尔定律趋缓的今天，制造工艺的精进成为电子技术进步的关键驱动力，而回流焊炉作为连接微观焊点与宏观产品的核心设备，其技术突破将持续推动电子产品向更精密、更可靠、更智能的方向发展，在方寸之间演绎着现代工业的温度艺术。​
