微米级纤芯对准：光纤自动组装机的核心技术突破
在光通信器件的制造车间里，一根直径仅9微米的单模光纤纤芯正在向另一根相同的纤芯缓缓靠近——这相当于人类头发丝的十分之一粗细。操作屏幕上，光功率监测曲线的每一次微弱波动，都牵动着工程师的神经。当两根纤芯的位置偏差超过1微米时，光信号损耗就会急剧增加；而若能达到亚微米级的对准精度，光通信设备就能实现近乎无损的信号传输。这一微观尺度下的精准之舞，正是现代光通信产业的基础支撑。
一、微米尺度下的技术挑战与产业痛点
光纤精密对准的本质是空间两根直线的完美重合，其技术挑战源于物理极限与生产需求的根本性冲突。单模光纤的纤芯直径仅为5-10微米，多模光纤也不过50-62.5微米。要实现高效光信号传输，对接误差必须控制在纤芯直径的10%以内——这意味着对单模光纤而言，位置偏差需小于1微米，角度偏差需小于0.1°。而在实际生产中，传统人工操作的对准偏差常达±3μm以上，导致光信号耦合损耗高达1.5dB。
更深层次的矛盾在于精度与成本的二元对立：
- 科研与小批量生产场景中，手动调节依赖操作人员经验，效率低下且良品率不稳定
- 自动化设备虽能实现纳米级精度，但采购与维护成本让中小厂商望而却步
- 大批量生产环境除精度外，还需满足每秒级的作业速度与万小时级的设备可靠性
半导体倒装芯片封装、保偏光纤阵列组装等新兴场景，更将复杂度推向新高。保偏光纤需在位置对准的同时精确控制偏振轴角度，任何旋转偏差都将导致偏振相关损耗激增。面对这些挑战，全球制造业正经历一场静默而深刻的技术革命——微米级纤芯对准技术。
二、核心技术创新：精度突破的三大支柱
1. 多级运动控制系统：跨越量级的精度融合
现代光纤自动组装机的运动架构已突破传统定位平台的局限，通过复合式设计解决行程与精度的矛盾：
- 宏观调节层：采用步进电机驱动的丝杠导轨平台，提供50mm大行程移动能力，分辨率达0.5μm
- 微观调节层：压电陶瓷促动器实现纳米级精调，位移增量控制在30nm以内，角度精度达±0.01°
芯明天科技的方案代表行业顶尖水平——其六轴压电纳米定位台（X、Y、Z、θx、θy、θz）集成了压电直驱技术与柔性铰链结构，在微米级直线运动范围内实现毫弧度级角度调节，响应速度达毫秒级3。这种架构使设备既能快速完成初始光搜索的大范围扫描，又能执行精密对准的纳米定位。
2. 智能视觉与反馈闭环：为机器装上“眼睛”和“神经”
微米级对准离不开实时感知与动态修正的技术支撑：
- 双CCD显微视觉系统：从正交方向监测光纤位置，检测分辨率达0.5μm
- 光功率实时反馈：通过818系列光电探测器监控耦合效率，InGaAs传感器可检测低至20pW的光功率变化
- 自适应运动规划：非夕科技与华为联合开发的“分光盒组装机械臂”，结合华为云具身智能平台CloudRobo的AI能力，能在端子插装等脆弱环节自主调整力度与轨迹
在珠海艾文科技的保偏光纤阵列专利中，每条光纤被固定在独立旋转杆的定位槽中。操作人员依据检测部件的实时监测信息依次调校偏振角度，将传统工艺中依赖显微镜观察的手动操作转化为数据驱动的精准控制。
3. 先进对准算法：从“盲目摸索”到“定向突进”
传统爬山法在复杂多维对准中效率低下且易陷局部最优。新一代算法实现质的飞跃：
- 抛物线拟合法：通过少量采样点预测最佳位置，减少搜索步数
- 模式搜索法：在激光二极管与单模光纤对准中，将定位成功率提升40%以上
- 热位移补偿：针对激光焊接后的热变形，采用定向补焊技术使对准误差控制在0.5μm内，光功率恢复率达95%
某微操纵机器人系统集成上述技术后，实现平均熔接损耗仅0.016dB的突破性成绩，逼近物理极限。
三、2025年技术突破：自动化组装的前沿阵地
1. 全流程自动化设备崭露头角
联宝电子2025年8月推出的专利设备构建了完整工作闭环：

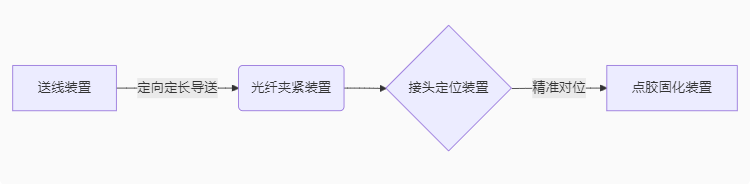

该系统通过模块化协同实现光纤从送入、夹持、对准到固定的全流程自动化，尤其解决了脆弱端子插装时的力控难题6。类似地，长芯盛科技的“物料转运装置”专利创新性地将储料架与承接机构结合，使储料盘能在水平面灵活移动，大幅提升装配线供料效率8。
2. 具身智能重塑生产范式
非夕科技与华为联合发布的业界首个光产品柔性组装系统，代表工业机器人的范式跃迁：
- 融合仿人化力控机械臂与具身智能大模型，在分光盒装配中突破传统自动化瓶颈
- 光纤盘绕环节：自适应处理直径极细、形态随机的光纤，避免缠绕错位
- 端子插装环节：空间冗余补偿技术使通用覆盖率超90%
这套系统证明：当机器获得类人的灵巧性与决策力时，就能在微米级精密操作中超越预设程序的限制。
3. 光子集成电路（PIC）组装革新
VLC Photonics与ficonTEC在2025国际光博会展出的全自动化方案，将光纤对准技术推向新高度：
- 支持双面PIC光纤及光纤阵列单元（FAU） 的自动组装
- 创新性实现芯片载盘内的水平与垂直光学耦合
- 集成环氧树脂点胶与固化功能，确保光纤稳固连接
这套系统显著提升了光子芯片组装的一致性和重复性，为下一代光通信设备铺平道路。
四、精度与效率的系统级优化
面对不同应用场景，技术配置呈现梯度演进特征：
| 应用场景 | 研发实验 | 小批量生产 | 大批量制造 |
|---|---|---|---|
| 对准精度要求 | 1μm | 100-200nm | 50-100nm |
| 关键设备 | 手动位移台 | 压电位移台 | 六足并联平台 |
| 重复定位精度 | ±0.03-0.035μm | ±0.05-0.06μm | ±0.1μm |
| 生产节拍 | 分钟级 | 秒/分钟级 | 秒级 |
| 代表系统 | ULTRAlign™系列 | P11压电纳米台 | HXP六足位移台 |
不同场景下的光纤对准技术要求对比
材料科学与结构设计的创新同样关键：
- 高强度铝合金机身：经应力消除处理后，在振动环境下仍保持定位稳定性
- 无摩擦柔性铰链：消除机械间隙，避免传统导轨产生的粘滑效应
- 真空兼容设计：芯明天XYZ65N81K26平台可在10⁻⁵Pa真空环境运行，满足特殊工艺需求
五、未来趋势：智能融合与极限突破
微米级纤芯对准技术正沿着三条主线演进：
- AI深度渗透：华为云具身智身平台CloudRobo代表云端智能与终端硬件的融合范式——云端提供强智能与算力，终端聚焦精密执行
- 跨尺度操作：复坦希系统将50mm大行程与0.03μm分辨率融为一体，未来将进一步整合毫米级宏观搬运与纳米级精调
- 量子化封装：面向量子通信器件的单光子级耦合需求，对准精度将向0.1μm迈进，催生低温环境下的新型压电材料与量子视觉传感技术
结语
从复坦希手动精密对准耦合系统将光纤阵列偏差降至±0.8μm1，到联宝电子自动化设备实现物料转运与插装的全流程协同；从压电陶瓷的纳米级微动，到具身大模型的智能决策——微米级纤芯对准技术已形成精密机械、智能算法、先进材料三位一体的技术体系。它如同光通信产业的隐形基石，在人类肉眼无法辨别的微观尺度上，支撑起数字世界的浩瀚洪流。而当光子集成电路、量子通信等新领域不断逼近物理极限时，这场关于“精准”的追求仍将续写新的篇章。
