LED球泡灯老化线中的光衰与色温稳定性测试技术与实践

一、引言：老化测试对LED品质的核心意义

在LED球泡灯制造领域，老化测试是评价产品可靠性与寿命的核心环节。通过模拟长期使用环境，老化线可提前暴露LED的光衰（光通量衰减）和色温漂移等潜在缺陷。研究表明，LED的理论寿命可达5万小时以上，但在实际应用中，热应力、材料劣化和驱动电路稳定性等问题会导致其性能远低于理论值。尤其在高温高湿环境下，LED内部缺陷会被加速放大，表现为光通量下降和色温偏移，最终影响照明质量与寿命。因此，老化线中的光衰与色温稳定性测试已成为保障LED球泡灯品质的关键技术屏障。

---

二、老化线系统组成与工作原理

现代LED球泡灯老化线是集成了环境模拟、多参数检测与数据分析的智能化系统，其核心模块包括：

1. 环境模拟与负载系统

老化线通过多层工装板结构实现大批量并行测试，例如五层老化线可同时容纳960个球泡灯。系统通过安全隔离变压器提供多电压漫游（高压/常压/低压），并集成ON/OFF冲击老化功能，模拟电压波动与开关频繁的严苛环境。温度控制采用红外加热管或高低温试验箱，支持室温至85℃精确调控，湿度最高可达85%RH，以加速材料劣化过程。

2. 在线光色电参数监测系统

关键测量装置包括：

• 积分球光谱仪：3秒内完成单灯的光通量、色温、显色指数等参数采集
• 一级V(λ)光度探测器：实现照度精确测量
• 高精度CCD与电参数模块：同步获取电压、电流、功率因数
  设备如LS280多路光衰测试仪支持64通道并行测试，实时生成光通量(lm) vs 时间(h)曲线，数据直接导出为Excel或PDF格式。

3. 智能判定与分拣系统

通过PLC工控系统设定参数阈值（如光通维持率≥90%），测试软件自动判定产品合格与否，操作人员可依据显示屏提示快速分拣失效产品。该系统将传统目检筛选升级为量化指标驱动的自动化决策，显著降低人为失误。

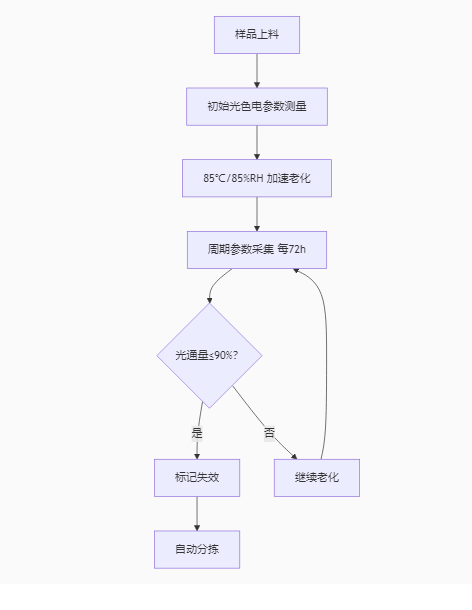

典型LED球泡灯老化线测试流程

---

三、光衰与色温稳定性测试方法

1. 加速应力试验设计

• 应力选择：采用热-湿双应力模型（85℃/85%RH）或纯高温应力（85℃），将数千小时的正常老化压缩至数百小时。
• 失效判据：以光通量衰减至初始值90% 作为伪失效标准，色温偏移>200K为次要失效指标。
• 标准依据：
  • TM-21方法：基于LM-80数据推估寿命，需先获取LED灯珠的温升数据(ISTMT测试)
  • CSA020标准：通过Arrhenius加速模型，在55℃下1750小时测试可等效3.5万小时寿命

2. 光衰机理与测试数据分析

光衰过程呈现阶段性特征：

• 初期上升阶段（0-100h）：高温退火激活p型受体，光通量可能上升1-1.06%
• 稳定衰减阶段：晶格失配导致非辐射复合中心增加，光输出线性下降
• 加速失效阶段：荧光粉碳化与ITO层氧化加剧，衰减率陡增

高温加速试验中的典型光衰曲线

老化时间(h)	光通维持率(%)	阶段特征
0	100.0	初始值
100	101.06	退火激活
500	98.2	稳定衰减
1000	96.0	加速失效
1200	89.5	伪失效点

注：数据基于85℃加速试验

3. 色温漂移机制与监测

色温不稳定性主要源于荧光粉劣化：

• 高温高湿环境下，YAG荧光粉转换效率降低，导致蓝光峰值相对增强，黄光成分减少
• 表现为色温上升（暖光LED尤为显著），白光LED色温偏移可达300K以上
  微观分析显示，LED芯片界面处会出现裂纹（图1），不同材料的热膨胀系数差异引发的热应力是主因。

---

四、测试结果分析与行业案例

1. 不同光源的失效对比

在85℃/85%RH双应力试验中：

• 暖光LED：伪失效时间1318.44h，色温偏移显著
• 正白LED：伪失效时间1186.51h，亮度衰减更明显
  威布尔分布分析表明，暖光LED的色度变化率是正白LED的1.7倍，印证了荧光粉对湿热更敏感的特性。

2. 创新结构改善光通维持率

浙江英特来公司的专利技术通过在灯泡内填充含氧混合气体（氧气占比0.1-30%），有效抑制了ITO氧化铟锡层的还原反应。相比传统惰性气体方案，该技术使1000小时光通维持率从96%提升至98.5%。

3. 自动化测试系统的经济效益

深圳冠瑞工业设备的老化线案例显示：

• 五层老化线年测试量达57.6万个
• 测试时间缩短至4小时/批次
• 不良品检出率>99.5%
  该系统将传统7天老化周期压缩至单日完成，大幅降低企业质量成本。

---

五、提升光通维持率的技术方案

1. 材料与工艺优化

• 气体填充创新：采用He/Ne/Kr等高导热气体与氧气混合（0.6-1.5atm气压），兼顾散热与ITO保护
• 驱动集成设计：在LED光源上直接集成整流二极管与恒流二极管芯片，避免驱动器失效导致的电流波动
• 防静电工艺：老化线采用直流恒流电源，操作环境控制湿度65%±5%，配备离子风机防静电

2. 测试标准融合应用

• TM-21与CSA020结合：先通过CSA020快速筛选（55℃/1750h），再对疑似失效品进行TM-21全寿命推估
• 多路同步监测：使用LS280测试仪搭配TMP-16温度巡检仪，同步采集光衰与结温数据，满足LM-80标准要求

---

六、结论与展望

LED球泡灯老化线已从单一的环境模拟设备进化为光-电-热多参数耦合的智能测试平台。通过精准控制加速应力（温度/湿度/电压），并融合积分球在线监测与自动化分拣技术，现代老化线在1000小时内即可有效预测产品数万小时的寿命特性。未来随着微型光谱仪集成与AI失效预测模型的应用，测试效率与准确性将进一步提升。对于制造企业而言，投资智能化老化线不仅是质量控制的需求，更是实现“零客诉”市场目标的核心战略——毕竟，宣称5万小时寿命的LED球泡灯，必须经得起老化线的严苛验证。
