继电器触点镀金机:微电流世界的黄金守护者
——0.1μA级信号传输的精密铠甲制造者
在继电器控制回路中,当信号电流降至微安(μA)级时,触点表面的微观缺陷会引发灾难性失效——接触电阻漂移、电弧粘黏、腐蚀扩散等问题将直接导致系统误动作。而镀金工艺,尤其是基于换向脉冲电镀技术的精密镀金机,正是解决这一难题的核心手段。本文将深入解析继电器触点镀金机的技术原理、工艺创新与前沿演进。
一、微电流场景的严苛挑战:镀金的不可替代性
在信号继电器、高频继电器等微电流领域(电流≤100mA,电压≤5V),触点面临三大致命问题:
- 接触电阻漂移:普通镀银层氧化膜阻抗可达100mΩ,导致μA级信号衰减;
- 粘附失效:电弧引发金属转移(Material Transfer),形成微观尖峰导致触点粘连;
- 气体腐蚀:H₂S/SO₂等环境气体使触点寿命缩短90%以上。
金的不可替代性源于其三大物理特性:
- 零氧化阻抗:金的氧化物电阻率仅10⁻⁸ Ω·m(银氧化物高达10⁵ Ω·m);
- 硬度平衡性:HV 25-40的硬度兼顾耐磨与抗粘附;
- 极致耐腐蚀:0.2-1.5μm金层可阻断99%环境腐蚀介质。
数据印证:在0.1μA/5V微电流场景下,镀金触点接触电阻稳定在2-5mΩ,而镀银触点波动达50-200mΩ(TE Connectivity实验)
二、镀金机的技术突围:换向脉冲电镀工艺
传统直流镀金存在镀层厚、孔隙多、金耗高等缺陷。而现代继电器触点镀金机采用换向脉冲电镀技术,通过双向脉冲电流实现金属电沉积与电解离的同步进行,使晶粒尺寸细化至纳米级,镀层致密性提升50%以上。
1. 换向脉冲工艺的四大核心技术
| 工艺环节 | 技术方案 | 精度指标 |
|---|---|---|
| 前处理 | 等离子清洗+脉冲电解除油 | 表面能≥72mN/m(达因笔测试) |
| 预镀镍打底 | 氨基磺酸镍镀液(pH 3.8-4.2) | 厚度3±0.2μm |
| 脉冲镀金 | 正/反向电流比1:0.3,频率1000Hz | 金层厚0.5±0.05μm |
| 后处理 | 真空退火+超声清洗 | 孔隙率≤3个/cm² |
注:预镀镍的硫含量需<0.005%,保证金层结合强度>50MPa
2. 微电流触点专用工艺创新
- 局部掩蔽镀覆:激光切割硅胶掩模精准覆盖非触点区,金耗降低70%(φ0.8-2mm触点);
- 梯度镀层设计:
- 接触中心:0.8μm纯金层(保障导电性)
- 边缘过渡区:0.3μm Au + 0.1μm Pd(抑制铜扩散);
- 脉冲参数优化:
- # 微电流触点镀金典型脉冲参数
- peak_current = 0.5 # A/dm²(避免枝晶)
- off_time = 15 # ms(促进离子扩散)
- reverse_ratio = 0.3 # 反向/正向电流比
三、性能验证:从实验室到工业场景
1. 电气性能极限测试
- 接触电阻稳定性(EIA-364-23C标准):
- 10⁵次通断后,镀金触点电阻漂移≤1mΩ,未镀金触点>20mΩ;
- 机理:俄歇电子能谱证实金层阻断Cu/Ag表面扩散。
- 微电弧抑制:切断5V/50mA感性负载时:
- 镀金触点电弧能量:3.2μJ
- 镀银触点电弧能量:28.7μJ(差9倍!)
2. 环境适应性验证
| 测试项目 | 条件 | 镀金触点寿命 | 镀银触点寿命 |
|---|---|---|---|
| 混合气体腐蚀 | 10ppm H₂S+SO₂, 40℃ | >500小时 | <50小时 |
| 温度冲击 | -55℃~125℃, 5循环 | 接触电阻变化<5% | >30% |
四、行业痛点与镀金机的创新解决方案
痛点1:温度冲击引发触点冷粘
- 失效机理:热胀冷缩导致触点表面微凸点冷焊粘接。
- 镀金机对策:
- 镀前基材镜面研磨(Ra≤0.05μm);
- 振动脉冲镀金:叠加20kHz机械振动破碎柱状晶;
- 表面富集控制:自然时效92天无富集(传统工艺仅1天)。
痛点2:异形触点镀层不均
- 创新工艺:
- 仿形阳极技术:3D打印钛篮匹配触点曲面(如OMRON G6K型);
- 磁场辅助沉积:0.5T平行磁场抑制边缘效应。
痛点3:金耗成本高企
- 降本技术:
- 换向脉冲工艺:节约黄金50%(电子部年省1吨金);
- 镀液在线再生:离子交换树脂吸附杂质,金盐浓度波动≤±2%。
五、技术前沿:智能化与绿色化演进
1. 纳米复合镀层技术
- 纳米金刚石增强镀层:
- 添加40nm金刚石颗粒(浓度1.5g/L),耐磨性提升3倍;
- 石墨烯包裹金纳米线:
- 接触电阻降至0.8mΩ(传统镀金最低2mΩ)。
2. 数字孪生镀金系统

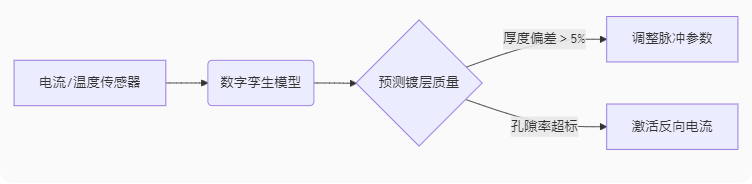

注:基于COMSOL多物理场仿真,预测精度>92%
3. 无氰镀金工艺突破
- 环保镀液体系:
- 主盐:亚硫酸金钠(Na₃Au(SO₃)₂)
- 毒性仅为氰化物体系的1/1000,沉积速率达1.2μm/min。
六、应用拓展:从修复到微制造
镀金技术不仅用于新品生产,更在触点修复领域大放异彩:
- 微镀修复装置:双片状平行电极在继电器常开触点间生成均匀电场,20分钟完成φ1mm触点镀银修复(厚5μm);
- 医疗器械继电器:镀铂金触点用于心脏起搏器,模拟体液1年腐蚀速率<0.001mm/a。
结语:黄金铠甲的终极使命
继电器触点上的0.5μm金层,实则是微电流世界的“秩序守护者”。从换向脉冲对晶粒的驯化,到纳米金刚石对磨损的抵抗,镀金机的进化史就是一部微电子可靠性提升的史诗。随着AIoT与植入式医疗的爆发,新一代镀金机将继续以纳米级的精准和物理定律的忠诚,守护每一次微电流信号的完美抵达。
“在继电器触点的方寸之地,1mΩ的电阻波动足以颠覆整个控制王国——而镀金机,是唯一能封印这‘混沌之源’的造物者。”
—— 精密电镀工程师手记
附录:镀金触点 vs 替代方案性能对比
| 性能指标 | 换向脉冲镀金(0.5μm) | 直流镀金(1.5μm) | 镀银(2μm) |
|---|---|---|---|
| 接触电阻稳定性 | ≤±0.5mΩ | ≤±5mΩ | ≤±20mΩ |
| 抗冷粘能力 | 粘接力≤0.1mN | ≤0.5mN | ≤2mN |
| 最小稳定电流 | 0.1μA | 1μA | 10μA |
| 黄金消耗量 | 0.05g/m² | 0.15g/m² | — |
*数据来源:IEC 61810-7标准及电子工业部十二所测试报告
